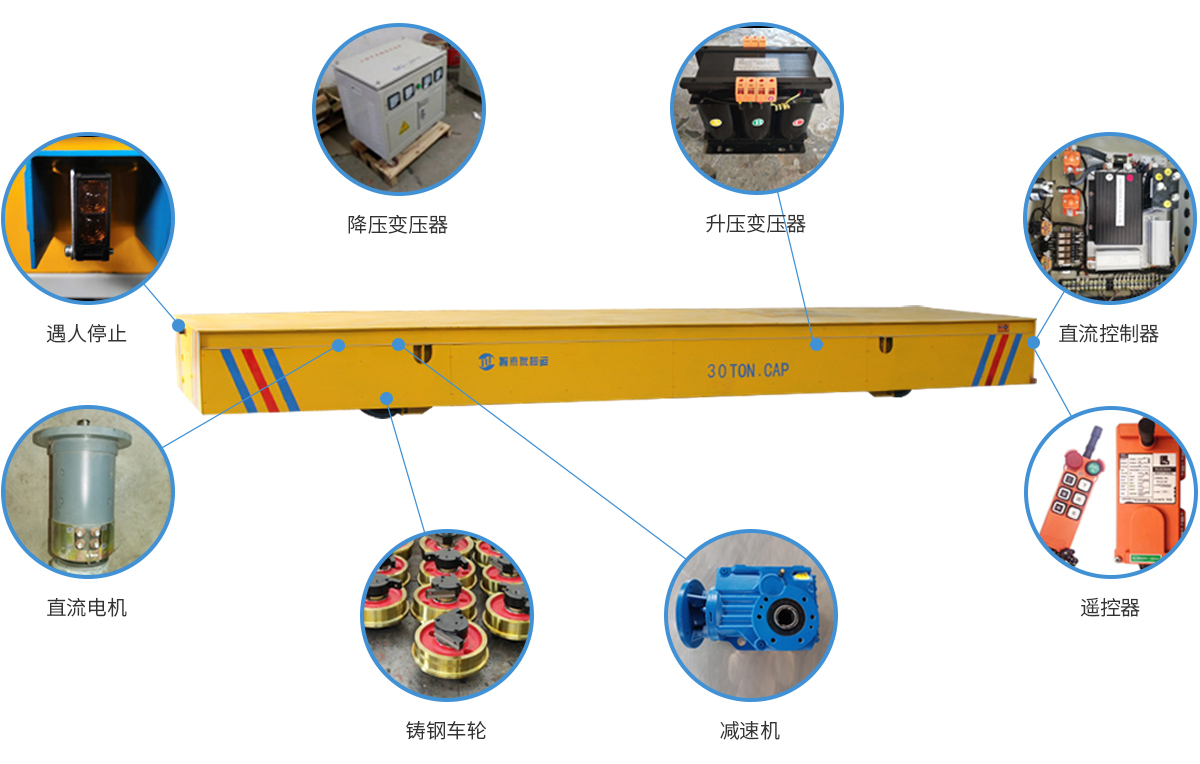

热线：15517329551 一、CDG-A系列低压轨道电动平车，是通过降压变压器将三相380V交流电将至电压36V，分别接至三根轨道上，通过电动平车上的取电装置将36V电流引入电动平车上，经过车载升压变压器升至380V，给牵引电机提供动力，通过控制系统控制转运车的启动、停止、前进、后退等。该系列车可以在S型轨道以及弧形轨道上运行，使用时性能高，灵活性强，但运行轨道需要进行绝缘处理，对轨道铺设要求较高，当运行距离超过70米时需要增加变压器以弥补压降。该系列电动平车使用于载重较大，使用频率较高的场所，并能满足全自动化要求。
二、CDG-B低压轨道供电电动平车是将380V交流电源通过变压器将至交流36V，分别接至两根轨道上，电动平车上的取电装置将轨道上的交流36V电源引入车载电气箱，通过控制系统控制电机的启动、停止、前进、后退、调速等。该系列车能在S轨道、弧形轨道及高温场合使用，也可加装PLC系统实现全自动化控制;该系列电动平车有性高、机动灵活性强，使用频率高、时间长，使用寿命长，运行距离不受限制等特点;但对轨道铺设要求高(需要绝缘处理)，如果运行距离超过80米，需要增加变压器数量来弥补轨道压。
|
型号 Model |
CDG-2t |
CDG-5t |
CDG-10t |
CDG-16t |
CDG-20t |
CDG-25t |
CDG-30t |
CDG-40t |
CDG-50t |
CDG-63t |
CDG-80t |
CDG-100t |
CDG-150t |
|
|
额定载重 Raed Load(t) |
2 |
5 |
10 |
16 |
20 |
25 |
30 |
40 |
50 |
63 |
80 |
100 |
150 |
|
|
台面尺寸 Table Size(mm) |
长Length |
2000 |
3500 |
3600 |
4000 |
4000 |
4500 |
4500 |
5000 |
5500 |
5600 |
6000 |
6500 |
10000 |
|
宽Width |
1500 |
2000 |
2000 |
2000 |
2200 |
2200 |
2200 |
2500 |
2500 |
2500 |
2600 |
2800 |
3000 |
|
|
高Heigth |
450 |
500 |
500 |
550 |
550 |
600 |
600 |
650 |
650 |
700 |
800 |
900 |
1200 |
|
|
轮距 Wheel Base(mm) |
1200 |
2500 |
2600 |
2800 |
2800 |
3200 |
3200 |
3800 |
4200 |
4300 |
4700 |
4900 |
7000 |
|
|
轨内侧距 Rail Inner Gauge(mm) |
1200 |
1435 |
1435 |
1435 |
1435 |
1435 |
1435 |
1435 |
1435 |
1435 |
1800 |
2000 |
2000 |
|
|
车轮直径 Wheel Diameter |
Φ270 |
Φ300 |
Φ300 |
Φ350 |
Φ350 |
Φ400 |
Φ400 |
Φ500 |
Φ500 |
Φ600 |
Φ600 |
Φ600 |
Φ600 |
|
|
车轮数量Wheel Quantity |
4 |
4 |
4 |
4 |
4 |
4 |
4 |
4 |
4 |
4 |
4 |
4 |
8 |
|
|
离地间隙 Ground Clearance(mm) |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
75 |
75 |
75 |
75 |
|
|
运行速度 Running Speed(m/min) |
0-25 |
0-25 |
0-25 |
0-20 |
0-20 |
0-20 |
0-20 |
0-20 |
0-20 |
0-20 |
0-20 |
0-20 |
0-18 |
|
|
电机功率 Motor Power(kW) |
0.8 |
1.5 |
1.5 |
2.2 |
2.5 |
3 |
4 |
5.5 |
5.5 |
7.5 |
7.5 |
11 |
15 |
|
|
变压器功率 Transformer Power（KVA） |
3 |
5 |
5 |
6.8 |
6.8 |
6.8 |
10 |
10 |
10 |
20 |
20 |
30 |
30 |
|
|
变压器数量Transformer Quantity |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
|
|
运行长度 Running Distance(m) |
70 |
70 |
70 |
70 |
70 |
70 |
70 |
60 |
50 |
50 |
50 |
50 |
50 |
|
|
轮压 Max Wheel Load(KN) |
14.4 |
25.8 |
42.6 |
64.5 |
77.7 |
94.5 |
110.4 |
142.8 |
174 |
221.4 |
278.4 |
343.8 |
265.2 |
|
|
参考重量 Reference Weight(t) |
2.8 |
3.6 |
5.2 |
5.5 |
5.9 |
6.5 |
6.8 |
7.6 |
8 |
10.8 |
12.8 |
14.6 |
26.8 |
|
|
荐用轨道型号 Recommended Rail Model |
P15 |
P18 |
P18 |
P24 |
P24 |
P38 |
P38 |
P43 |
P43 |
P50 |
P50 |
QU100 |
QU100 |
|
说明
1.载重量、台面尺寸、轨内侧距可以根据客户需求进行定制;
2.可选配无线遥控装置(进扣或者国产);
3.可选配遇人自动停止、极限限位装置;
4.可选配轨道自动断电功能;
5.可选配变频器无极调速;
6.可选配电器或国产电器;
7.可选配耐高温场合要求。
